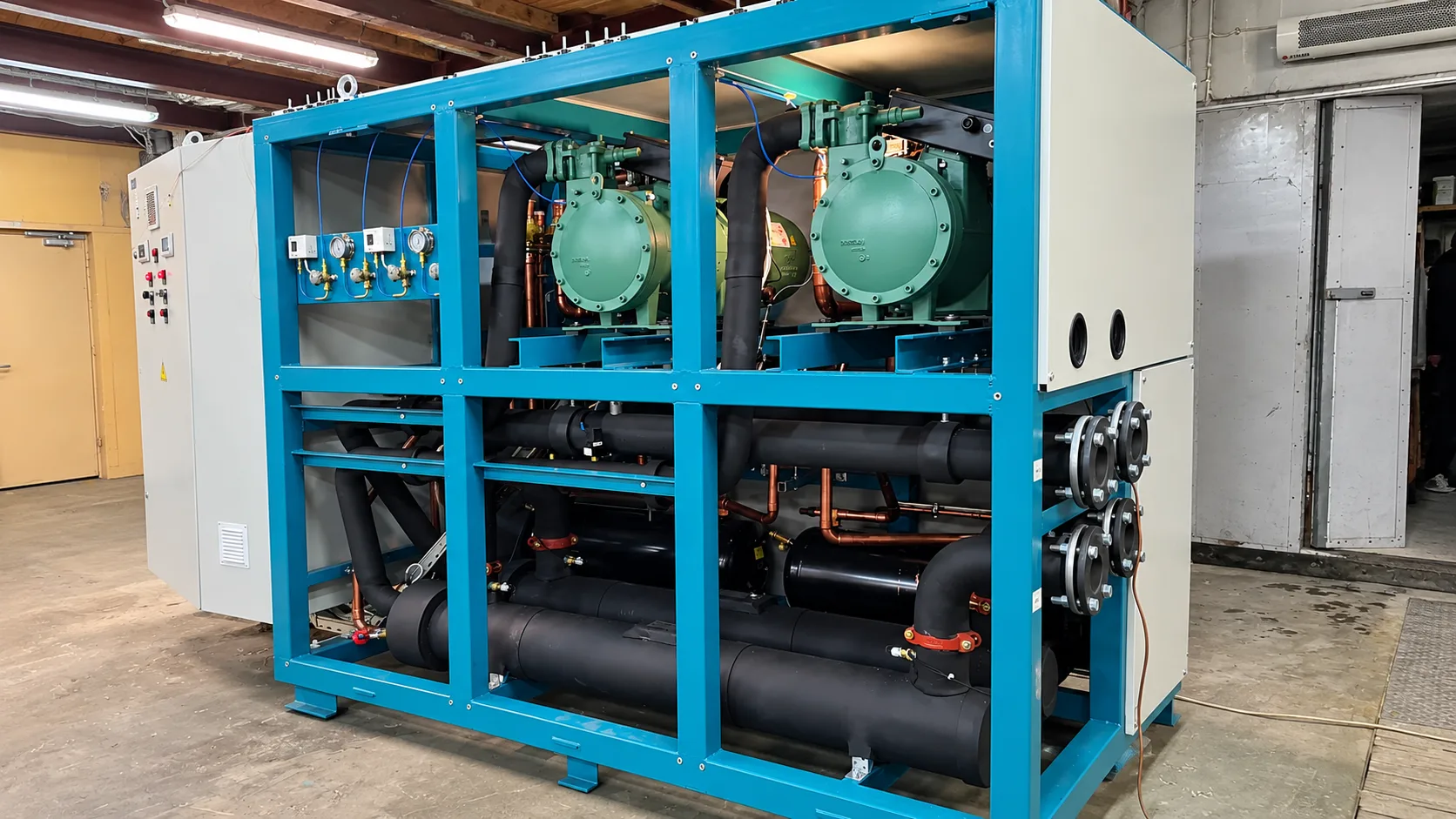

Наименование оборудования: «Комплектная двухконтурная установка охлаждения жидкости на базе двух винтовых компактных компрессоров Bitzer CSH6563-60Y». Модель ВЧВ-150х2
2021 год. г. Рязань. Охлаждение производственной линии изготовления кровельных материалов
Состав оборудования: Установка охлаждения воды холодопроизводительностью 300 кВт на режиме: вода вход=+17; вода выход+12; R407C. В комлекте со щитом управления и выносным воздушным конденсатором TERMA.

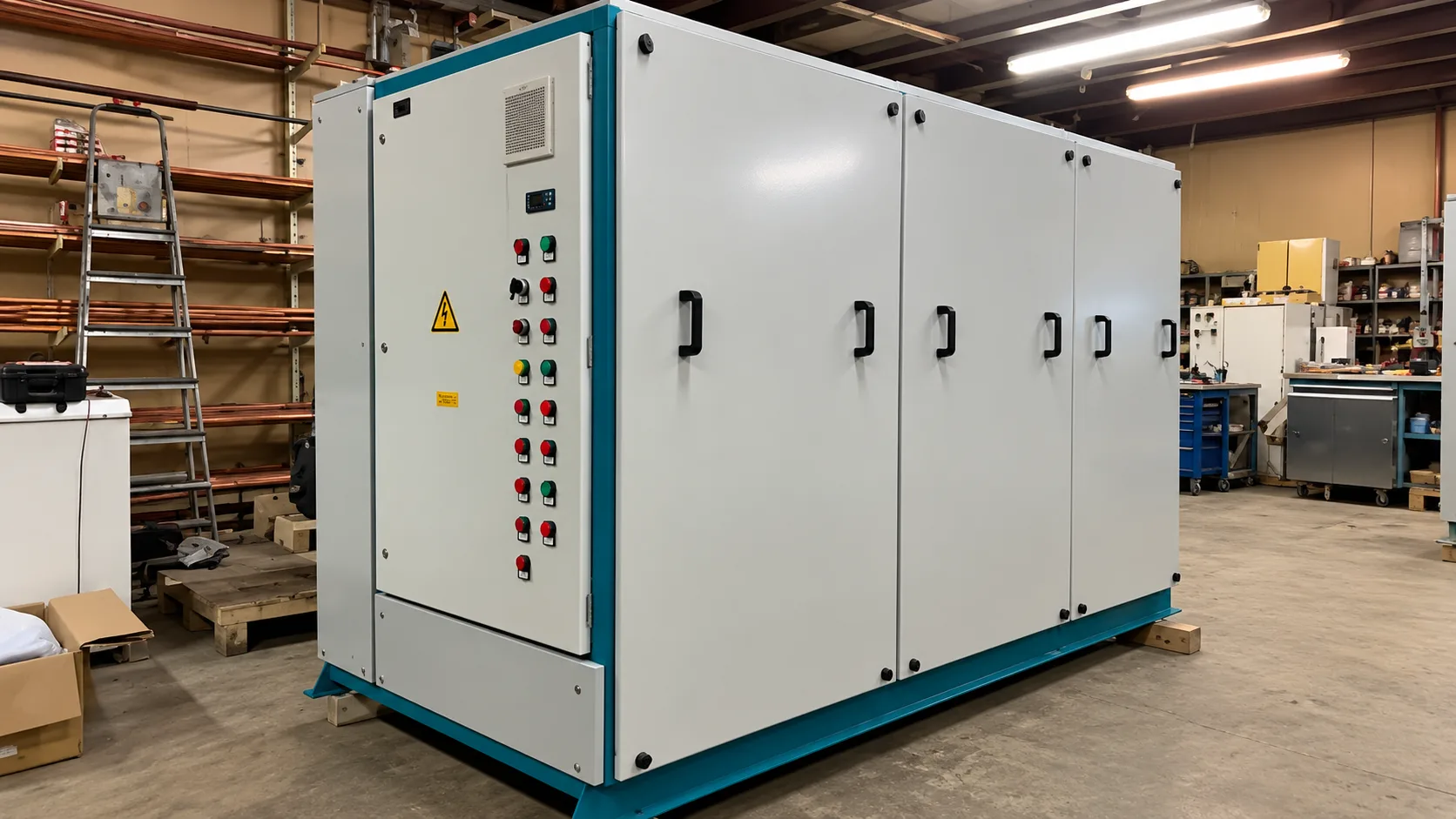

Наименование оборудования: «Комплектная установка охлаждения жидкости на базе винтового компактного компрессора BitzerCSH7573-90Y». Модель ВЧВ-300
2020год. Владимирская область, г.Покров. ООО «Терсис-Упак»
Состав оборудования: Установка охлаждения воды холодопроизводительностью 300 кВт на режиме: вода вход=+20; вода выход+15; R407C. В комлекте со щитом управления, гидромодулем и выносным воздушным конденсатором.
Габаритные и присоединительные размеры:
Параметр/Наименование | Компрессорно-ресиверный агрегат | Выносной воздушный конденсатор |
---|---|---|
Габаритные размеры, мм (ДхШхВ) | 2500х1200х1600 | 5300х2200х1050 |
Присоединительные размеры, мм | Фреон: Вход – 42мм – пайка Выход – 64 мм – пайка Вода: Вход – ДУ100 – фланец РУ10 Выход – ДУ100 – фланец РУ10 | Фреон: Вход – 64мм - пайка Выход – 54мм - пайка |
Масса нетто, кг | 1 200 | 950 |
Требования к площадке монтажа | Место установки – отапливаемое помещение. Основание – бетонный пол. Свободное пространство вокруг оборудования для обслуживания – 700мм по периметру. | Место установки – улица без навеса (желательно теневая сторона), с учетом минимизации длины фреоновой трасы от агрегата до конденсатора. Основание – бетон, асфальт, металлоконструкции. Расстояние от стен для циркуляции воздуха – не менее 1000 мм. |
Энергопотребление:
Оборудование | Максимальное энергопотребление, кВт | Максимальный рабочий ток, А |
---|---|---|
1. Компрессор (400/3/50) | 96 | 162 |
2. Вентиляторы конденсатора (400/3/50) | 28 | 50 |
В 2006-2010 г.г. на Рязанском трубном заводе введены в эксплуатацию системы охлаждения оборудования металлургического производства. Разработанная система производит подготовку технологической воды, используемой для охлаждения СВЧ-головок, шкафов управления и других компонентов прокатных станов. Суммарная производительность установок составляет 1260 кВт по холоду, что обеспечивает стабильную работу 7 станов.
Для каждого прокатного стана спроектирована и внедрена двухступенчатая система охлаждения, включающая драйкулер и фреоновую холодильную машину. Схема управления обеспечивает эксплуатацию с учетом температуры окружающей среды, что позволяет значительно снизить среднегодовой расход электроэнергии.

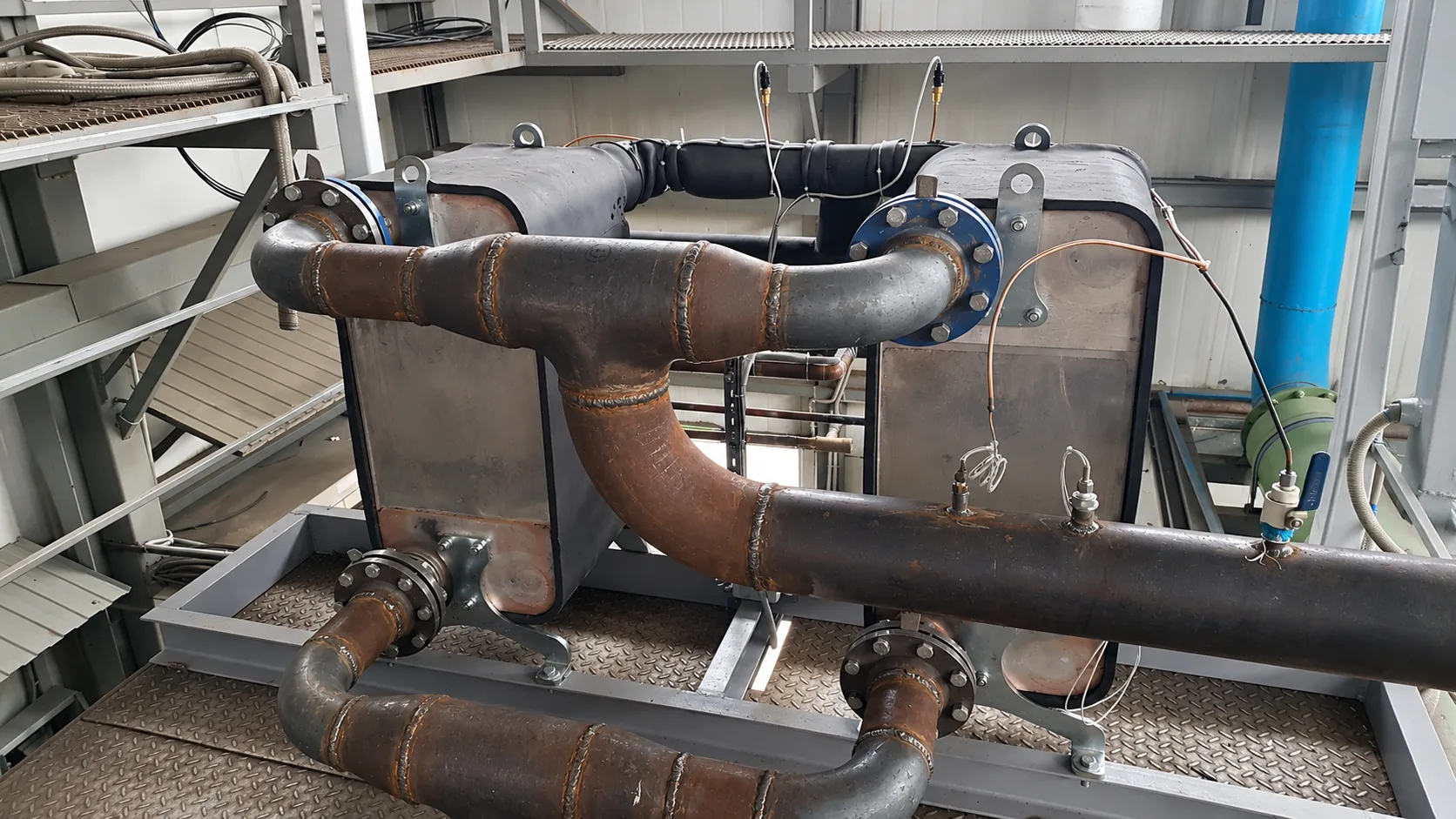

ООО Фирма «Криоген» ( 2016-2017г.)
Рязанский кислородный завод.
Поставка и монтаж теплообменников для охлаждения сжатого воздуха с расходом 11500 м3/час.
ООО «Робуст Технолоджи» ( 2016-2017г.)
Г. Рязань. Производство литья из полимерных материалов. Для охлаждения 16 термопластавтоматов используется чиллер на базе винтового компрессора Bitzer с плавным регулированием производительности от 50 до 250 кВт.
